① 产品简介

船舶污水智能接收装置（以下简称接收装置）是一种适用于国内各种港口、码头、船舶生活服务区 岸边，用于接收淡水流域船舶生活污水（或油污水），并将生活（油）污水注入污水（油）池或临时污水 （油）储存装置的设备。接收装置应用了物联网技术及流量远程监控技术，将大功率自吸式排污泵、流量 计、扫码信息化系统、一体式外箱、移动平板车等主要设备高度集成，用户可通过简单操作即可实现船舶 污水的上岸收集并获得实时排污数据。

② 产品外型

尺寸：长 3.5 米*宽 1.1 米*高 1.5 米；用户通过扫码排污控制系统，前端产生数据，实时得到排污数据 。

③ 图标接口及接口说明

④电控箱及管道操作说明

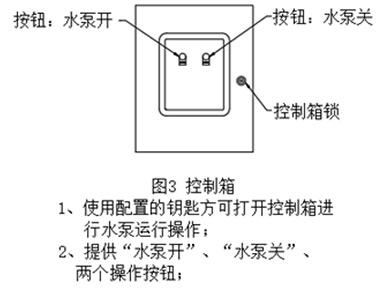

本装置的控制箱和自吸泵配套使用，由设备自吸泵提供动力，通过“内部管路 1”抽送污水；若不使用 自带的污水泵（此时不用电控箱），则由船舶或码头提供动力，通过“内部管道 2”抽送污水。 操作说明： a、内部管路切换通过两个球阀的开闭实现； 内部管路 1：当阀门 A（黑色标识）开启，阀门 B（白色标识）关闭，则使用本设备水泵抽污； 内部管路 2：当阀门 A（黑色标识）关闭，阀门 B（白色标识）开启，则使用船舶上的水泵抽污； 黑色标识上面字样：自吸开启，船打关闭；白色标识上面字样：自吸关闭，船打开启。 b、A 款设备管路 1 中配置，通过 DN15 铜球阀和真空破坏器降低系统运行中因真空效应引起的气蚀现象。 因真空破坏器使用时外面空气进入管道将降低抽污系统的抽真空能力，真空破坏器时阀门全开时会明 显影响管道的输送效率，所以建议根据实际使用情况调节 DN15 球阀的开关程度。

电控箱电气原理图：

⑤ 自吸式排污泵相关参数

⑥ 移动板车说明

TQ-MRDL-SubA(B)-说明书.pdf
